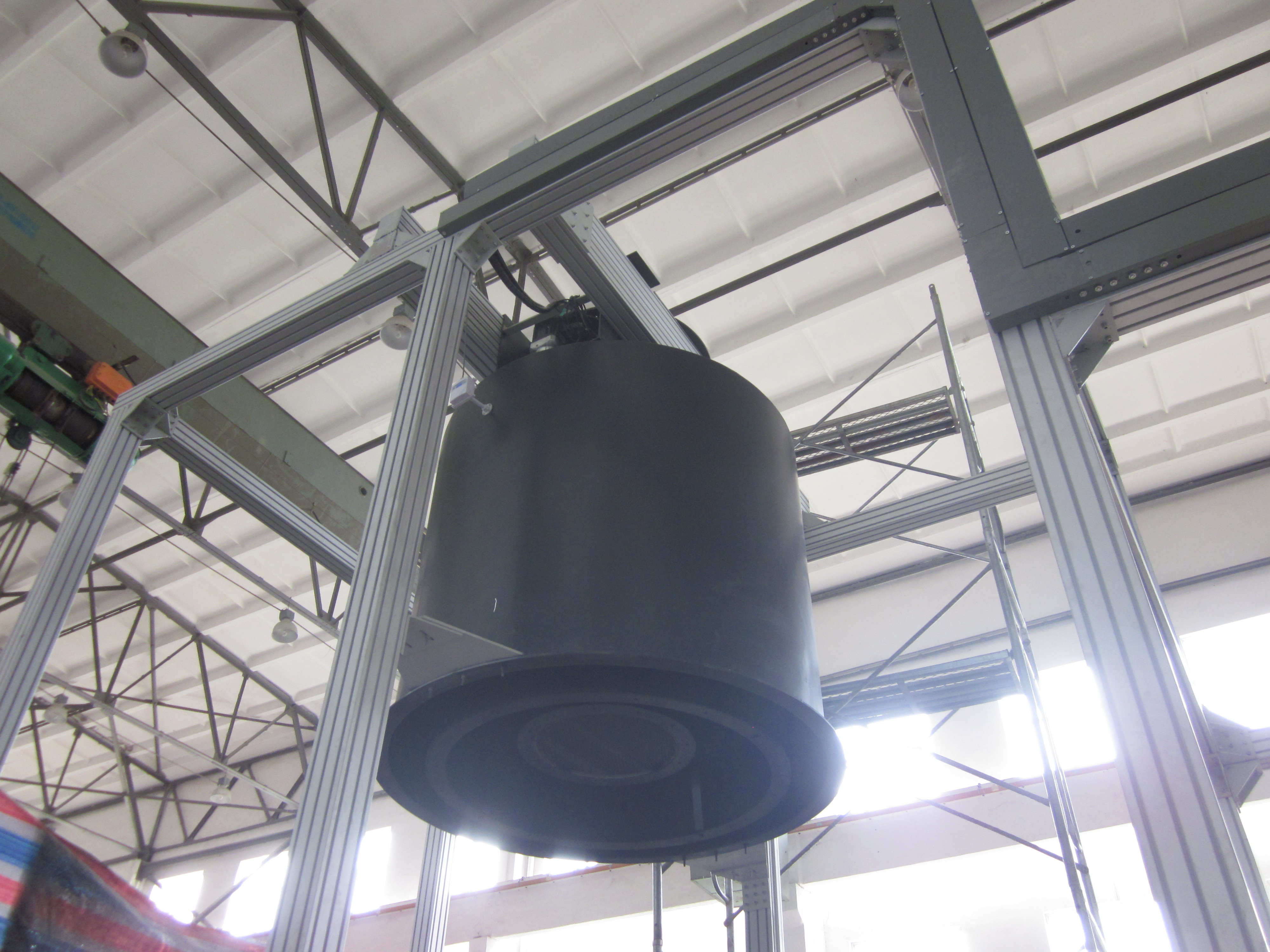

龍卷風風洞用于研究龍卷風和強對流等惡劣的天氣研究的設備。具體試驗段尺寸也可根據客戶需求非標定制。
參照標準：
GJB 1179A-2012《高速風洞和低速風洞流場品質規范》
QXT 84-2007《氣象低速風洞性能測試規范》
咨詢熱線：
| 項目 | 技術指標 |
| 結構形式 | 特殊，1.60m×1.30m |
| 系統工作溫度范圍 | （-15～40）℃ |
| 進風口直徑 | φ500mm |
| 出風口直徑 | φ1250mm×φ1500mm的圓環 |
| 進風口最大風速 | 30m/s |
| 出風口最大風速 | 15m/s |
| 升降平臺距出風口距離 | 150mm～550mm |
| 導流板角度調節范圍 | 20°～60° |
| 洞流比 | 0.1～0.5 |
| 水平移動最大速度 | ≥0.5m/s |
| 名稱 | 儀器參數 |
| 皮托管 | 校正系數：0.997～1.003； |
| 高精度數字微差壓計 | （0～1000）Pa； |
| 溫度傳感器 | （0～60）℃； |
| 濕度傳感器 | （0～100）%RH； |
| 大氣壓力傳感器 | (600～1100)hPa； |
● 人工手動輸入給定角度，控制龍卷風風洞導流板角度到達給定角度，與平臺配合形成不同渦流比，控制風洞風扇產生龍卷風風場，供測試人員試驗。角度控制過程中需要角度運行停止后才可以改變給定角度值。
● 風洞主機控制軟件的界面設計開放，便于人機對話，便于修改和設定皮托管系數、檢定點數、采樣時間間隔、微壓計系數、儀表編號、送檢單位信息、風速表類型等相關參數和信息。
● 自動采集記錄溫濕度、氣壓、微壓計等參數，對被測儀表根據國標進行測量，可執行自動檢定、逐點檢定或單點檢定；然后對測量結果進行數據處理，自動按國標證書要求打印出合格、不合格、具體指標，并能存儲。檢定證書、校準曲線、原始記錄自動打印。
